Виробництво гібридної рами дрона: карбон і алюміній

Сучасний дизайн БПЛА диктує невпинне прагнення до витривалості польоту та вантажопідйомності. Вибір між вуглецевим волокном і алюмінієвим сплавом часто призводить до структурних компромісів. Як досвідченийПостачальник запчастин для БПЛА, Xiamen Dazao Machinery спеціалізується на високій точностівиготовлення каркаса дронашляхом інтегруванняРізання вуглецевого волокна з ЧПУз алюмінієвими компонентами аерокосмічного класу. Цей гібридний підхід оптимізує співвідношення жорсткості-до-ваги, одночасно усуваючи критичні інженерні помилки, поширені в каркасах із одного-матеріалу.

Вирішення реальних проблем-інженерних БПЛА

Відгуки професійних розробників дронів на таких платформах, як і на спеціалізованих інженерних форумах, висвітлюють три повторювані режими відмови в стандартних кадрах.

● Резонанс і шум IMU:Високочастотні вібрації від двигунів із високим -KV часто передаються через жорсткі кронштейни з вуглецевого волокна, спричиняючи перешкоди датчику інерційного вимірювального блоку. Це призводить до нестабільної поведінки польоту або насичення датчика.

● Структурне розшарування:Під час-приземлення із сильним ударом або випробувань на навантаження нижчі пластини з вуглецевого волокна мають тенденцію зазнавати міжшарового зсуву, що призводить до незворотного розшарування в отворах для болтів.

● Нестабільність суглобів:Стандартні з’єднання-з-карбоном часто послаблюються через вібрацію-двигуна, що з часом призводить до зміщення важеля та погіршення стабільності польоту.

Критичні інженерні виклики: поза стандартним виробництвом каркасу дронів

Хоча багато постачальників пропонують базові послуги з різання, три технічні сліпі зони часто ставлять під загрозу довгострокову-надійність рами БПЛА.

1. Управління гальванічної корозією та електричною ізоляцією

Вуглецеве волокно є електропровідним. При безпосередньому контакті з алюмінієм у вологому або солоному середовищі утворюється гальванічний елемент. Алюміній діє як тимчасовий анод, що призводить до швидкого окислення та структурного ослаблення в місці з’єднання.

Dazao вирішує це за допомогою вдосконаленої обробки поверхні. Ми використовуємо тверде анодування типу II або III-для всіх алюмінієвих компонентів і можемо інтегрувати не-провідні епоксидні або тонкі буферні шари зі скловолокна в точки контакту. Це життєво важливо для промислових безпілотних літальних апаратів, які працюють у прибережних регіонах або регіонах із високою-вологістю.

2. Управління невідповідністю коефіцієнта теплового розширення

Композитні матеріали з вуглецевого волокна мають-нульовий коефіцієнт теплового розширення, тоді як Al7075-T6 розширюється приблизно на 23,2 мікрометра на метр на градус Цельсія. За екстремальних температурних коливань ця невідповідність створює значну внутрішню напругу в кріпильних елементах.

Наша команда інженерів використовуєРізання вуглецевого волокна з ЧПУз компенсованими допусками. Ми розробляємо плаваючі опорні конструкції та використовуємо спеціальні системи кріплення-з обмеженням крутного моменту, щоб гарантувати, що теплове розширення не призведе до деформації рами чи втоми болтів.

3. Захист кромок від мікро-фракцій і вологи

Стандартне фрезерування з ЧПК часто залишає мікроскопічні задирки або відкриті волокна на краю пластини. Ці мікро-фракції діють як капілярні шляхи для вологи та пилу, які поступово руйнують матрицю смоли.

Dazao реалізує вторинний процес обробки країв. Використовуючи інструменти з алмазним-покриттям і запатентовану техніку-запечатування країв, ми гарантуємо, що периметр кожної вуглецевої частини є гладким і герметичним. Це запобігає збільшенню ваги через поглинання вологи та зберігає цілісність конструкції протягом тисяч годин польоту.

Технічні характеристики Dazao: порівняння матеріалів і допусків

Наведені нижче дані описують показники продуктивності, досягнуті Dazao у виробництві гібридних каркасів дронів.

Синергетичний ЧПУ для різання вуглецевого волокна таОбробка алюмінію з ЧПУ

Xiamen Dazao Machinery надає вертикально інтегроване рішення для виробників БПЛА. Наш завод керує всім виробничим циклом від аналізу DFM до остаточного складання.

Удосконалена точність різання вуглецевого волокна з ЧПУ

Ми використовуємо високошвидкісні-фрезерні машини зі спеціалізованими системами відведення пилу для обробки пластин із вуглецевого волокна 3K, 6K і 12K. Наш процес забезпечує відсутність підгоряння та мінімальне зношення. Ми підтримуємо пластини товщиною від 0,5 мм до 20 мм, зберігаючи високу площинність центральних пластин великих-дронів.

Аерокосмічна обробка алюмінію з ЧПУ

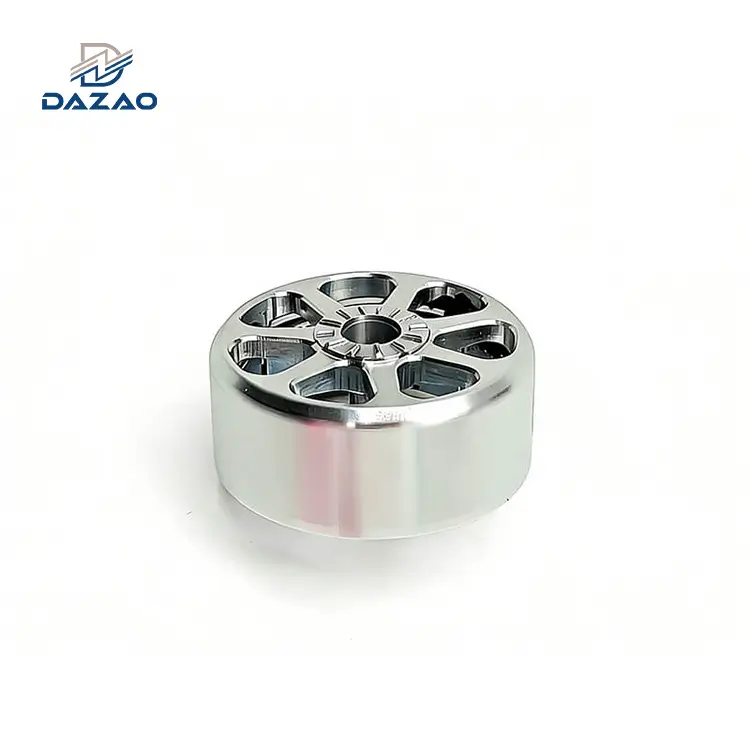

Для кріплення двигуна, відкидних петель і деталей підвісу камери ми використовуємо 4-осьовий і5-осьове фрезерування з ЧПУ. Використовуючи Al7075-T6, ми забезпечуємо міцність сталі за частку ваги. Усі деталі проходять сувору перевірку розмірів, щоб гарантувати ідеальну відповідність компонентам з вуглецевого волокна.

Керівництво з вибору професійного постачальника запчастин для БПЛА

Оцінюючи партнера-виробника компонентів для безпілотників, інженери повинні віддати перевагу наступним критеріям.

● Багато-матеріальна майстерність:Чи розуміє постачальник взаємодію між композитами та металами, чи це просто механічний цех.

● Контроль толерантності:Чи можуть вони підтримувати ±0,01 мм для алюмінієвих вставок, керуючи дисперсією, властивою товщині вуглецевого волокна.

● Швидке створення прототипів:Можливість доставки функціональних прототипів протягом 5-7 днів для ітераційних льотних випробувань.

● Сертифікат якості:Переконайтеся, що фабрика має сертифікати ISO9001:2015 або IATF16949:2016, щоб гарантувати відстеження матеріалів.

Висновок: співпрацюйте з Dazao для-високоефективних конструкцій БПЛА

Перехід на гібридні конструкції з вуглецевого волокна та алюмінію є нинішнім піком виробництва каркасів дронів. Вирішуючи властиві проблеми гальванічної корозії, теплового розширення та резонансу, Dazao дозволяє виробникам БПЛА створювати більш міцні, ефективні та надійні літаки.

Як присвяченийПостачальник запчастин для БПЛА, Xiamen Dazao Machinery надає технічний досвід і масштаби виробництва, необхідні для переходу від початкової концепції до масового виробництва.
